  • CHG系列水电解制氢设备

    CHG系列设备是在CHO系列基础上增加了干燥和纯化装置

    使得氢气出口纯度可高达99.999%

    常压露点低至-75以下并且氢气出口压力可高达3.2Mpa

    适用于对氢气品质要求高的场合。我公司可根据用户需求定制产品。



    Online services:

  • Product overview

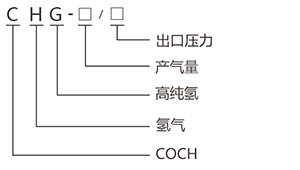

  • 型号含义:


    工作原理:

    设备利用水电解产生氢气和氧气使之分离,并对氢、氧液位进行控制保证其氢气纯度,再对氢气洗涤、气液分离、冷却、纯化脱氧、干燥处理后输出产品氢气。

    工作条件:

    1、本设备不可在暴晒露天使用,并具有防雨防雷防鼠防护措施

    2、设备安装使用场所内必须确保良好通风,并且在设备放置的场所顶端应有换气装置,保证气体不会积聚。

    3、现场环境温度保证在0℃以上,40℃以下。

    结构特征:

    1、电解槽:采用全新结构设计,低极间电压,高电流密度,单位产量氢气的能耗低。

    2、气液分离器:简化了上一代产品的结构,占空间更小,气液分离效果好。

    3、防爆要求:因是生产氢气的设备,故配件均采用防爆设计。另外配件可根据用户要求使用指定品牌。

    4、箱体:可一体式可拼接,方便客户使用,也可做集装箱式。

    5、管道:均采用SS304不锈钢管,且采用活接形式连接,改变了传统法兰笨重、体积庞大的弊端,减少用户后期维护的成本并且使得设备空间更加合理,减少占地面积。

    6、纯化干燥部分:Ⅰ、国内首创采用四通阀代替故障率极高的十几个阀门进行倒塔工作。

    6、纯化干燥部分:Ⅱ、系统内冷凝水自动外排,不需单独控制。

    6、纯化干燥部分:Ⅲ、氢气出口纯度可高达99.999%,氢气常压露点低至-70。



    注:CHG-50以下的设备可做箱体一体式结构,CHG-50以上的电解槽需单独放置,气液分离装置可做箱体一体式结构。

    型号
    MODEL

    最大氢气产量
    (Nm³/ h)
    H2
    CAPACITY

    最大氧气产量
    (Nm³/ h)
    O2
    CAPACITY

    氢气纯度
    H2
    PURITY

    氧气纯度
    O2
    PURITY

    直流电流
    (A)
    CURRENT

    直流电压
    (V)DC
    VOLTAGE

    电解槽工作温度
    CELL
    WORKING
    TEMPERATURE

    总耗水量
    TOTAL
    WATER
    CONSUMPTION

    冷却水用量
    COOLING
    WATER
    CONSUMPTION

    使用压力
    PRESSURE
    ACCORDING
    TO NEEDS

    CHG-1

    1

    0.5

    99.999%

    99.3%

    250

    22

    ≤85℃

    1L/h

    0.2m³/ h









    ≤0.6MPa












    ≤1.6MPa














    ≤3.2MPa












    CHG-5

    5

    2.5

    99.999%

    99.3%

    250

    105

    ≤85℃

    5L/h

    1.0m³/ h

    CHG-10

    10

    5

    99.999%

    99.3%

    1000

    54

    ≤85℃

    10L/h

    2.0m³/ h

    CHG-15

    15

    7.5

    99.999%

    99.3%

    1000

    80

    ≤85℃

    15L/h

    3.0m³/ h

    CHG-20

    20

    10

    99.999%

    99.3%

    1000

    105

    ≤85℃

    20L/h

    4.0m³/ h

    CHG-30

    30

    15

    99.999%

    99.3%

    1000

    158

    ≤85℃

    30L/h

    6.0m³/ h

    CHG-50

    50

    25

    99.999%

    99.3%

    1000

    265

    ≤85℃

    50L/h

    10m³/ h

    CHG-75

    75

    37.5

    99.999%

    99.3%

    1000

    394

    ≤85℃

    75L/h

    15m³/ h

    CHG-100

    100

    50

    99.999%

    99.3%

    3000

    176

    ≤85℃

    100L/h

    20m³/ h

    CHG-150

    150

    75

    99.999%

    99.3%

    3000

    264

    ≤85℃

    150L/n

    30m³/ h

    CHG-200

    200

    100

    99.999%

    99.3%

    3000

    325

    ≤85℃

    200L/h

    40m³/ h

    CHG-250

    250

    125

    99.999%

    99.3%

    3000

    438

    ≤85℃

    250L/h

    50m³/ h

    CHG-300

    300

    150

    99.999%

    99.3%

    3000

    528

    ≤85℃

    300L/h

    60m³/ h

    cHG-350

    350

    175

    99.999%

    99.3%

    3000

    612

    ≤85℃

    350L/h

    70m³/ h

    CHG-400

    400

    200

    99.999%

    99.3%

    3000

    700

    ≤85℃

    400L/h

    80m³/ h

    CHG-500

    500

    250

    99.999%

    99.3%

    8050

    328

    ≤85℃

    500L/h

    100m³/ h

    CHG-600

    600

    300

    99.999%

    99.3%

    8050

    390

    ≤85℃

    600L/h

    120m³/ h

    CHG-700

    700

    350

    99.999%

    99.3%

    8050

    457

    ≤85℃

    700L/h

    140m³/ h

    CHG-800

    800

    400

    99.999%

    99.3%

    8050

    524

    ≤85℃

    800L/n

    160m³/ h

    CHG-900

    900

    450

    99.999%

    99.3%

    8050

    588

    ≤85℃

    900L/h

    180m³/ h

    CHG-1000

    1000

    500

    99.999%

    99.3%

    8050

    653

    ≤85℃

    1000L/h

    200m³/ h
